Установка откатных ворот

Откатные ворота становятся пользующимися популярностью и неторопливо теснят стандартные распашные, в связи с удобством эксплуатации и эстетичным внешним обликом.

Разглядим главные разновидности и особенности монтажа откатных ворот.

Особенности и конструкция откатных ворот

Откатные ворота — разновидность ворот, какие отличаются плавным открытием в одну или разные стороны, не требуя для этого дополнительного места перед воротами.

Главным различием откатных ворот от обычных, есть экономия места.

Стандартные откатные ворота включают:

• Направляющую П-образную планку;
• Две роликовые опоры;
• Съемный концевой ролик;
• Нижний ловитель;
• Верхний ловитель;
• Верхний фиксатор — кронштейн;
• Фиксирующую пластинку.

Перед установкой откатных ворот следует приготовить особенный фундамент, на котором будут закрепляться роликовые опоры. На нижний край стального каркаса устанавливается направляющая планка, П-образной формы. Благодаря роликовым опорам происходит плавное перемещение ворот по поверхности. Опоры крепятся к фундаменту закладными болтами или особенной пластинкой.

Достоинства установки откатных ворот:

• Конструкция откатных ворот малогабаритная и не просит наличия дополнительного места для открывания;
• Отличаются высокой надежностью и могут выдержать не считая того сильный ветер;
• Не делают шума в протяжении работы;
• Возможность дистанционного управления;
• Легкость эксплуатации и дополнительного обслуживания;
• Откатные ворота не могут разрушить машину, в протяжении открывания.

Недочеты откатных ворот:

• Стоимость — выше, если ассоциировать с распашными,
• Сложность установки,
• Необходимость в сооружении особенного фундамента,
• Необходимость в чистке роликовых опор.

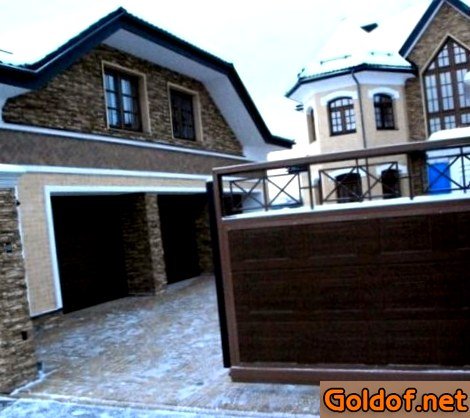

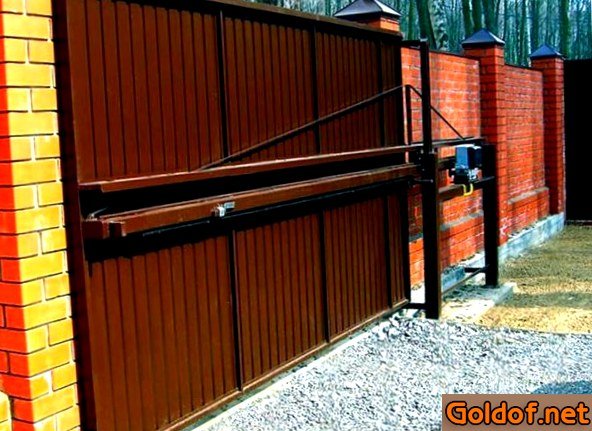

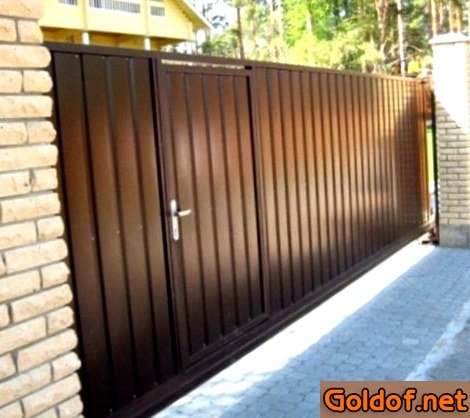

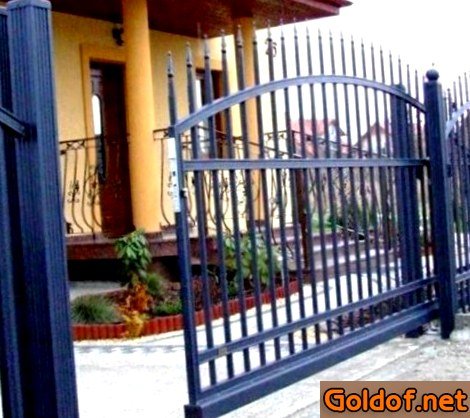

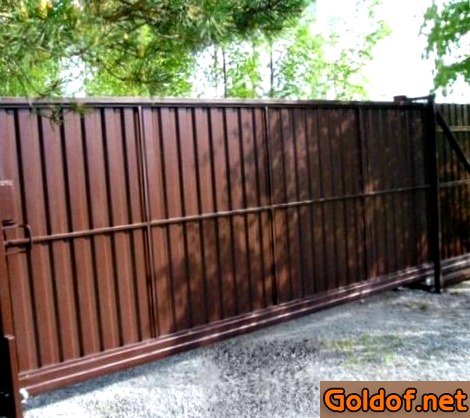

Откатные ворота фото:

Разновидности откатных ворот

Зависимо от конструкции выделяют три вида откатных ворот:

1. Откатные ворота консольного типа — это один из наилучших видов откатных ворот. Конструкция консольных ворот представляет опору, закрепленную на фундаменте, к которой роликовыми телегами крепится воротное полотно. Данные ворота отличаются такими преимуществами:

• Установка делается на расстоянии 80-90 мм от поверхности земли. Так ворота не соприкасаются с землей, и зимой потрясающе работают, не обращая внимания на наличие снега;
• Консольные ворота не ограничиваются по высоте и бывают всех размеров;
• Для работы консольных ворот не надо установка дополнительных балок, какие ограничивают высоту въезжающего транспорта;
• Для установки данных ворот не надо большое количество средств, чтобы обустроить фундамент, данная конструкция просто устанавливается;
• Консольные ворота не нуждаются в готовом просвете;
• Откатные ворота консольного типа не издают сторонних звуков в протяжении работы, и разрешают создавать открытие как вручную, так и механично.

Недочеты:

• Такие ворота довольно сложны в конструировании;
• Нуждаются в обустройстве гладкой поверхности с боковой стороны;
• В пространстве с откатной стороны не должно быть излишних предметов, какие будут мешать открыванию.

2. Откатные ворота навесного типа распространены на фирмах промышленного предназначения. Отличаются большой ценой, и не имеют особой популярности. Конструкция навесных ворот складывается из балки, которая подвешена над просветом, к ней крепится воротное полотно.

Достоинства навесных ворот:

• Устойчивость перед ветровыми нагрузками;
• Взломостойкость и надежность;
• Выдерживают большие обшивки;
• Не имеют ограничений в размерах.

Недочеты навесных ворот:

• Большая стоимость;
• Присутствие ограничения по высоте въезжающего транспорта;
• Громоздкость;
• Необходимость в готовом просвете.

3. Откатные ворота рельсового типа — самая легкая конструкция откатных ворот. Такие ворота складываются из рельс, расположенных вдоль проема, на которых установлено воротное полотно. Для удержания полотна в вертикальном положении используют скобу, которая крепится к столбу.

Достоинства рельсовых ворот:

• Свойство в перекрытии больших просветов;
• Высокая устойчивость перед ветровыми нагрузками;
• Возможность любой обшивки.

Недочеты рельсовых ворот:

• Необходимость в обустройстве проема;
• Требуют дополнительной очистки рельс.

В соотношении с типом работы выделяют откатные ворота:

• Ручные;
• Ворота откатные с электроприводом.

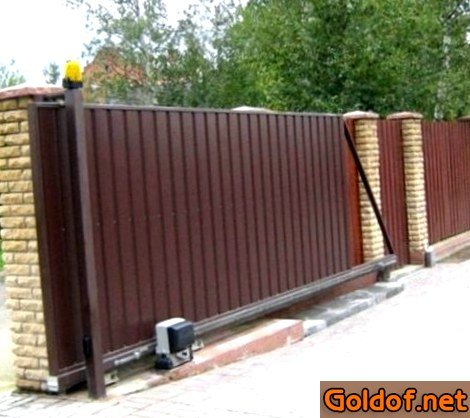

Автоматические откатные ворота имеют электропривод, который разрешает сберечь время на открытие и закрытие ворот.

Электропривод — довольно драгоценное удовольствие, исходя из этого возможно открытие ворот ручным способом.

Откатные ворота цены

Стоимость готового набора откатных ворот находится в зависимости от таких причин:

• Размер проема для монтажа ворот;
• Вид откатных ворот;
• Протяженность направляющей балки;
• Вес ворот;
• Производитель фурнитуры;
• Количество крепежей;
• Управление: ручное или автоматическое;
• Монтажные работы.

Средняя стоимость полотна откатных ворот создает 600 $. Дополнительно следует приобрести направляющие, фурнитуру, автоматику.

Перед тем как приобрести откатные ворота, следует определиться с размером проема и типом ворот, какие подходят под личные особенности потребителя.

При независящем изготовлении откатных ворот, стоимость таких ворот будет неоднократно меньше, чем покупных.

Откатные ворота своими руками

В откатных воротах современного типа отсутствуют направляющие в верхней или в нижней части, исходя из этого транспорт любой длины просто пройдет через просвет данных ворот.

Движение откатных ворот получается благодаря наличию консоли — твёрдого направляющего профиля, которую приваривают к каркасу конструкции. Направляющий профиль создаёт движение ворот по роликовым откатным углублениям, какие закрепляют на фундаменте.

Для производства роликов для откатных ворот используют закрытые подшипники, какие не требуют дополнительной смазки. Внутренняя часть направляющих вооружена откатными телегами, какие защищены от деяния воды. Неважно какая откатная телега содержит по восемь подшипников, какие прессуются средством стальных или полимерных роликов.

Среднее число циклов открывания-закрывания откатных ворот создает 45000.

Откатные ворота не требуют дополнительной смазки, в случае если произвести их смазывание, маленькие частички пыли и песка прилипнут к откатному механизму и ворота начнут скрипеть.

В качестве обшивки откатных ворот возможно применение:

• Профлиста,
• Стальной ковки,
• Деревянных панелей,
• Поликарбоната,
• Стального листы.

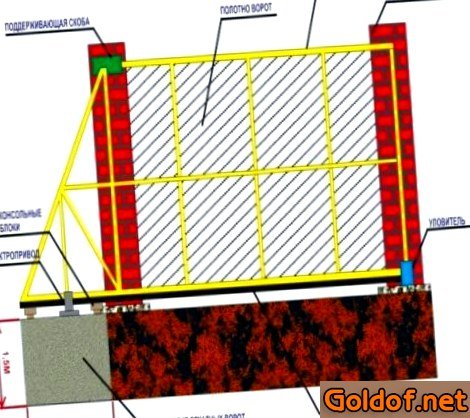

Откатные ворота чертеж:

Перед тем, как начать работу над созданием откатных ворот своими руками, выясните размер проема, в который будут устанавливаться ворота. Размер проема повлияет на количество подходящих материалов и фурнитуры. Ворота должны быть такой ширины, чтобы транспорт нормально проезжал через их. Чтобы определиться с размером, забейте два колышка в землю, и попробуйте проехать через их на автомобиле.

Размер ворот повлияет на расстояние, которое нужно будет оставить для отката. Данное расстояние должно быть больше размер ворот в полтора раза.

Установка откатных ворот начинается с сооружения опорных столбов. В качестве опоры возможно применение:

• Швеллера,
• Стальной трубы,
• Деревянного бруса,
• Столба, выполненного из бетона или кирпича.

Совет: Устанавливайте опору минимум на 100 см вглубь, чтобы в осенне-весенний период столб не отошел от вертикали и не нарушил целостность всей конструкции.

Для установки столбов применяйте бетон. Время застывания бетона около 7-10дней.

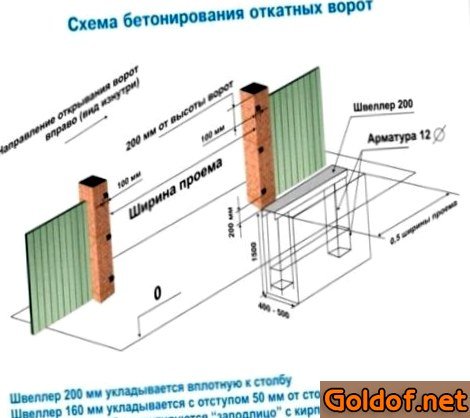

Чтобы обустроить фундамент для работы ворот откатных, воспользуйтесь стальным швеллером шириной 160-200 мм и арматурой с сечением 100-140 мм. Нарежьте арматуру на кусочки, размером в 100 см, и приварите к швеллерным полочкам.

Выкопайте яму, протяженность которой создает половину размера воротного проема, ширина четыреста мм, а глубина 100-125 см. Опустите швеллер в яму и залейте бетоном.

Швеллер устанавливается в согласовании с уровнем. Высшая часть швеллера должна соответствовать местности заезда.

В окончании окажется ровненькая площадь, на которую установятся откатные ролики.

Малое время чтобы фундамент выстоялся создает 7-8 дней. В то время пока фундамент выстаиваться приступите к сооружению стальной рамы.

Чтобы сделать каркас будет нужно наличие:

• Направляющего профиля,
• Болгарки или электродрели,
• Стальной щетки,
• Бензина.

С стальных труб нужно счистить окалину, и обезжирьте трубы бензином или растворителем. После чего, нанесите на поверхность труб противокоррозийную грунтовку для стальных изделий.

Последующий шаг — сварочные работы по сооружению рамы ворот. для этого воспользуйтесь заранее сделанными чертежами для откатных ворот.

Чтобы сделать раму воспользуйтесь профилированной трубой с сечением 6х4 или 5х5 см. Такие трубы подходят для формирования внешнего каркаса.

Для обеспечения дополнительной жесткости конструкции ворот соорудите внутренний каркас, который не считая этого есть узлом крепления оббивки ворот.

Для сваривания труб применяйте прихватки, просвет между прихватками 200-300 мм.

Совет: Чтобы избежать выкручивания полотна ворот следует проводить сварочные работы поочередно в шахматном порядке.

Для очищения сварочных швов воспользуйтесь болгаркой. Нанесите очередной слой противокоррозийной грунтовки на металлическую поверхность.

По окончании того, ка грунтовка высохнет, займитесь исполнением окрашивания каркаса. Лучшим вариантом краски будет применение масляной эмали. Наносите краску в два или три слоя.

В то время, когда последний слой краски высохнет, следует заняться обшивкакой ворот. для фиксации зашивочного материала применяйте заклепки или следует. Чтобы понизить физические издержки в данном ходе применяйте сверловые шурупы. Для выполнения обшивки воспользуйтесь дрелью или шуруповертом.

Советы по монтажу откатных ворот

1. Установка роликов, направляющего профиля и полотна делается на поверхность швеллера.

2. Убедитесь в надежности ровность установки ворот средством уровня.

3. Воспользуйтесь сваркой для приваривания роликов к поверхности нижнего швеллера.

4. Закрепите сваркой верхние ролики.

Совет: Не пользуйтесь шпильками или гайками для фиксации полотна, так как данный материал не может накрепко зафиксировать ворота в просвете. Лучше сразу пользоваться сваркой.
