Водяной теплый пол — установка своими руками

водяной, теплый, установка

Теплый комфортабельный дом, любящая семья, здоровые малыши — разве не об этом грезит большая часть из нас? Эта мечта не только нашего поколения или нашей страны.

И в случае если любовь и здоровье — понятия нескончаемые и не всегда поддающиеся нашим усилиям, то устроить теплый дом нам полностью по плечу. Только поразмыслите, об этом люди точно грезили еще в пещерах. Потому что как раз место, окруженное прохладным камнем, больше всего хочется согреть. И вот древнейшие изобретатели попробовали: очаг, камин, печь — жилья начали медлено обогреваться. Появились трубы — в дома пришла не только вода, да и возможность сделать более безупречную систему отопления. И как апофеоз научной мысли: на данный момент мы знаем устройство теплых полов, также можем сделать теплый пол своими руками.

Не много о преимуществах теплых полов

Давайте сначала поболтаем о том, из-за чего как раз теплый пол считается самым наилучшим способом подогрева жилища и чем нас уже не устраивает обычная система отопления средством радиаторов.

Сравнительные свойства радиаторной системы подогрева и теплых полов

С радиаторами все довольно легко — при источнике тепла, расположенном на стенке, у нас в комнате появляется довольно-таки приметная и не очень приятная, честно скажем, отличие температур. Из-за чего? Как мы еще в школе учили, теплый воздушное место пробует встать ввысь, тогда как прохладный движется вниз. Боковое размещение нагревательных приспособлений ведет к тому, что самое теплое место в помещении выясняется только вблизи от источника тепла, позднее теплый воздушное место уходит наверх практически по прямой, а уже остывший опускается к нашим ногам. Вот и выходит, что наверху дышать нечем, а ноги зябнут, к тому же неизменный круговорот воздуха по помещению формирует противные сквознячки и разносит пыль, сколько ее не убирай. И все это приводит к бессчётным дилеммам со здоровьем.

А вот в случае помещения системы отопления вниз, к тому же при равномерном размещении нагревательных частей по всей площади пола, теплый воздушное место очень успешно распределяется по нашему актуальному месту. Ноги закутаны более комфортабельным теплом — градусов 25-30, кому как нравится, уже на уровне головы воздушное место делается прохладней (не забывайте советы докторов?) — 20-25 градусов, а температура подпотолочного воздуха нас уже не беспокоит — мы же все-же не дремлем на потолке. К тому же такой ровненький неизменный приток тепла от пола устраняет нас от резких и сильных движений воздуха, так именуемых конвекционных потоков, другими словами уборка, наконец, приносит давно ожидаемые плоды по избавлению нас от всесущей пыли. А все это вместе взятое в разы уменьшает возможность простудных и аллергических заболеваний.

Вот и выходит, что подключение теплого пола приносит в наш дом не только тепло, да и здоровье.

Неспециализированные представления о системе водяных теплых полов

Ну что, начинаем утеплять собственный дом по наилучшим технологиям нашего времени. При этом обращение взаправду идет по большей части о своем личном доме, так как далековато не в каждой квартире имеется возможность установить альтернативную систему отопления — только в тех многоквартирных зданиях, где это предвидено проектом. К тому же подогрев личного дома тёплой водой просто-напросто выгоднее, чем те же электронные утепленные полы. Но давайте более детально рассмотрим, что такое водяной теплый пол.

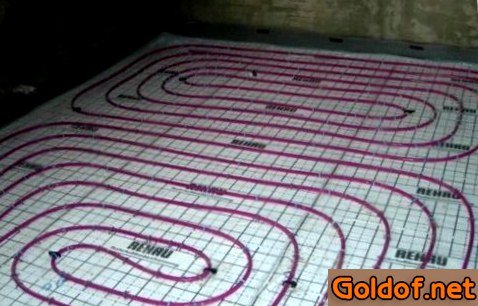

Укладка труб водяного теплого пола

Итак, теплый пол водяной — устройство системы. Верный набор теплого пола содержит в себе:

  • Подложка под теплый пол, изолирующая от утечек тепла и воды вниз
  • Крепежная система для фиксации труб (можно арматурная сетка)
  • Нагревательные элементы, в нашем случае это трубы с тёплой водой
  • Материал, умеренно распределяющий тепло по поверхности пола, в этом качестве достаточно нередко выступает цементная стяжка
  • Финальное напольное покрытие
  • Система регулирования температуры

В случае если подобрать высококачественные материалы и трепетно подойти к монтажу, то наш водяной теплый пол будет помогать длительно и без перебоев. Легкий пример — труба из современных материалов гарантировано прослужит не меньше 50 лет. Вся система будет идеально работать столько, как надежен любой ее элемент — правило не сильный звена.

Подготовительная подготовка к монтажу

Что следует знать для удачной установки всех частей системы? Не считая неспециализированных положений имеются к тому же те же мелочи, без соблюдения которых целый наш труд может обернуться пшиком. Вот пара правил, гарантирующих совершенное функционирование системы:

  • Делать проект гидравлической системы отопления всего дома лучше средством профессионалов, какие точно вычислят подходящую подачу тепла и схему укладки труб
  • Укладывать трубы для водяного теплого пола необходимо на ровненькую поверхность, чтобы рассредотачивание тёплой воды происходило в согласовании с схеме, без застоев
  • Для настоящей термоизоляции подложка должна быть от три до пятнадцать см шириной (в прямой зависимости от температуры теплоносителя) и плотностью не меньше 35 кг/куб. м
  • При огромной площади отапливаемого помещения следует поделить ее на пара площадок, размером не больше 40 кв. м, тогда температурная нагрузка на цементную стяжку будет не так огромна, и растрескивания можно не волноваться
  • между участками и по периметру всего помещения необходимо прокладывать демпферную ленту, компенсирующую температурные колебания цементной стяжки
  • Трубы для теплого водяного пола нужно подбирать довольно гибкими и крепкими, оптимальнее для данной цели подходят металлопластиковые или полипропиленовые бесшовные трубы поперечником 20 мм
  • Следует избегать лишних состыковок при прокладке труб, чтобы исключить возможность протечки под полом (самый надёжный вариант с 2-мя соединениями — на входе и выходе коллектора)
  • Протяженность одной цельной трубы не должна быть больше девяносто метров, тогда циркулирующая вода будет постоянно подходящей температуры
  • Смотрим, чтобы при извиве труб не было заломов
  • Заливка теплого пола должна проводиться только по окончании проверки гидравлической системы на плотность (опрессовки)
  • Заливаем цементную стяжку при поддержании в системе труб обыденного рабочего давления
  • Все технические приспособления (коллектор, насос, котел, терморегуляторы) следует закупать у надежных компаний, дающих отличные гарантии — лучше сразу заплатить полную стоимость, чем позднее растрачивать дополнительные средства на ремонт теплого пола снова и снова

Насосно-смесительный узел с коллекторным блоком системы водяных теплых полов

Выполняя эти нехитрые правила, мы можем рассчитывать на выполнение нашей грезы. Не глядя на то, что в случае если у желающего без помощи других оборудовать в доме теплый пол не достаточно много опыта по ремонтным работам, лучше пригласить профессионалов, тогда уверенность в надежности работы системы будет обещана.

Теплый пол водяной — разработка монтажа

Пора перебегать к конкретике. В этот самый момент нам нужно разобраться, какой тип монтажа нам больше подходит. На данный момент известны два способа установки водяного теплого пола:

  • Цементный (с обязательной цементной стяжкой)
  • Настильный (зависимо от материала, на который делается установка — полистирольный или деревянный)

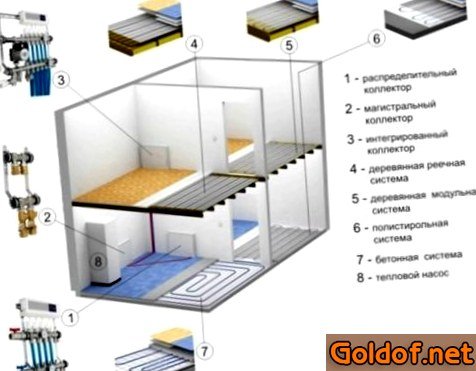

Различные виды монтажа водяных теплых полов

Цементный способ монтажа оптимальнее подходит для нижнего этажа нашего дома. Полистирольный можно делать на любом ярусе, а вот деревянный более оптимален для второго и поболее больших этажей дома. Но для наилучшего осознания нужна более подробная информация.

Установка водяного теплого пола с цементной стяжкой

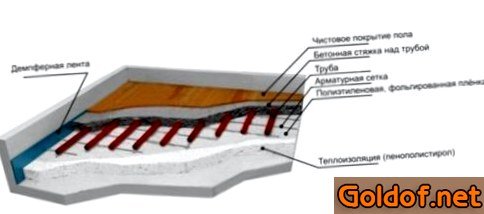

«Пирог» водяного теплого пола с цементной стяжкой

Этапы монтажа с цементной стяжкой заключаются в последующем:

  • Устанавливаем на стенке коллекторный шкаф и монтируем в него насосно-смесительный узел с коллекторным блоком
  • Проклеиваем демпферную ленту настилаем гидроизоляцию (полиэтиленовую пленку) укладываем теплоизоляцию с отражающим подбоем (можно сначала проложить пенопласт или полистирол, позднее фольгу)
  • Устанавливаем арматурную сетку (в случае если у нас заранее были уложены полистирольные маты с бобышками или пазами для труб, тогда данный шаг можно пропустить)
  • Подсоединяем трубу к подающему выводу коллектора и укладываем ее по помещению в согласовании с схеме, упомянутой в проекте, 2-ой конец трубы подключаем к обратке
  • Делаем подключение терморегулятора теплого пола и сервоприводов для трансформации температуры через коммуникатор
  • Проводим опрессовку (даем в трубы завышенное давление для проверки плотности)
  • Оставив в трубах рабочее давление, заливаем цементную стяжку (цементная смесь на основе цемента М300 с пластификатором и полипропиленовой фиброй или особенные консистенции для стяжки теплых полов) с шириной слоя в 5-7 см
  • По окончании полного отвердения бетона (28 дней) настилаем финальное напольное покрытие

Вот и все. А ведь это более непростой установка теплых полов. Кстати, котлы для теплого пола, хоть и являются частью системы отопления, но инсталлируются раздельно средством профессионалов.

Настильный способ монтажа водяных теплых полов

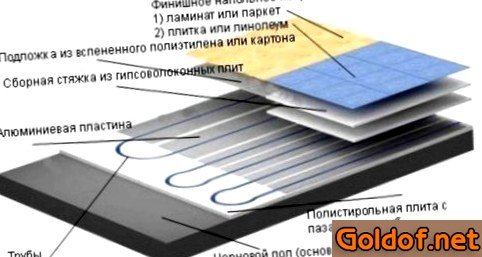

Слои укладки водяного теплого пола настильным способом

Самое основное отличие этого способа — отсутствие цементной стяжки. Этапы укладки будут такими:

  • Установка коллекторного шкафа и гидроизоляции
  • Прокладка термоизоляции:
  • Либо полистирольные маты с пазами для труб или минеральная вата
  • Или другой подобный материал, укладываемый под деревянную базу (модули из ДСП-плит или лаги)
  • Укладка дюралевых пластинок
  • Подключение и прокладка труб по схеме
  • Подложка под финальный пол:
  • Для паркета или ламината — картон или вспененный пленка
  • Для плитки или линолеума — гипсоволоконные или цементно-стружечные плиты в качестве сборной стяжки
  • Настил финального напольного покрытия

Как лицезреем, настильный способ занимает существенно меньше времени, и слой «пирога» с трубами выходит существенно более узеньким, чем цементная стяжка, и поболее легким, исходя из этого и рекомендуют его для междуэтажных перекрытий.

Вот так и происходит установка водяных или гидравлических теплых полов. Не так все и жутко, не правда ли? Но все равно повторюсь: в случае если у вас не достаточно много опыта в делах подобного рода, лучше пригласите эксперта-специалиста. Или хотя бы воспользуйтесь консультацией живого спеца, который лицезреет ваш определенный случай и сумеет адаптировать наши советы как раз вам. Удачного для вас ремонта и теплого дома!
