Инфракрасный пол под плитку своими руками

инфракрасный, плитку

Подогрев дома отыграет главную роль в обеспечении комфорта и комфорта. Один из инноваторских методов утепления – укладка инфракрасного теплого пола.

Установка для того чтобы пола производится под разные виды покрытия, также и под плитку.

Рассмотрим необходимость внедрения ИК-пола под плитку, обрисуем особенности видов пленочного утепления, и приведем пошаговую аннотацию по обустройству теплого пола своими руками.

Инфракрасный пол под плитку: за и против

Инфракрасный теплый пол – один из более многофункциональных и действующих современных методов отопления жилища. Его популярность обоснована комфортабельным, высококачественным и равномерным подогревом.

Основная идея подогрева пребывает в применении особенной термопленки. Покрытие из полимера испускает инфракрасные лучи, размер которых колеблется в спектре 5-20 мкм. Основной излучатель в данном случае – паста из карбоната углерода, помещенная в предохранительную полиэстеровую пленку.

Сам по для себя теплоизоляционный материал как инфракрасная пленка довольно универсален. В отличие, от водяных полов, он может употребляться в разных помещениях (квартира, дом) под различные покрытия. Но между профессионалами не стихают споры о необходимости укладки инфракрасных полов под керамогранит или кафель. Разумеется, плитка – прохладный материал отделки, который нуждается в дополнительном подогреве, но существует вывод, что установка под такое покрытие инфракрасного утепления не желателен. Это разъясняется рядом событий:

  1. Низкая адгезия пленки. В случае если на пленочное покрытие сразу уложить плитку или залить стяжку, то окажется «плавающий», неуравновешенный к деформациям пол. При простукивании бетон издает пустой звук, а вдруг на такой пол уронить тяжкий предмет, то стяжка имеет все шансы треснуть. Некоторые «мастера» для роста сцепки пробуют сделать много засечек и вырезов. Но если не заизолировать накрепко эти микро-отверстия, то позже пол может «биться» током от утечек, вместе с этим постоянно будет срабатывать УЗО.
  2. Риск замыкания. Плиточные смеси и клей для стяжек имеют щелочную среду. Через время пленка полиэстера разъедается независимо от количества и толщины слоев. Менее драматичный конец – замыкание, плохой – искрообразование от обнаженных электронных соединений.

Совет. Инфракрасные полы нормально подходят для «сухого» монтажа под линолеум, ламинат, ПВЗ-плитку или ковролин. Под керамогранит, кафель, керамику лучше использовать кабельные или стержневые электронные полы.

Не обращая внимания на перечисленные минусы не все готовы отрешиться от инфракрасного утепления плитки. При монтаже используются особенные технологии, разрешающие свести недочеты и опасности к минимуму. Такая напористость обоснована значительными плюсами инфракрасных полов:

  • Действующий и равномерный подогрев жилища;
  • Простота установки;
  • Длительность эксплуатации;
  • Малая утрата места помещения – толщина инфракрасного пола от 5 мм;
  • Применимая стоимость инфракрасного пола под плитку (стоимость);
  • Прогрев комнаты улучшается за счет вторичной конвекции нагретых предметов;
  • Концентрация отрецательных ионов возрастает вчетверо – это положительно отражается на качестве воздуха в помещении;
  • Малое электрическое излучение;
  • Работа инфракрасной пленки не сопровождается шумом, вибрацией или выделением пыли.

Это очень любопытно! 90% исцеления от инфракрасного пола вольно проходит через стяжку и плитку, нагревая не только воздушное место в доме, а и человеческое тело

Выбор инфракрасного пола

Различают две категории ИК теплых полов, используемых под плитку: стержневые и пленочные.

Особенности стержневых полов, действующих по принципу инфракрасного исцеления:

  • Допустима укладка системы непосредственно в клеевой раствор;
  • Применение дополнительной армирующей сетки не надо;
  • Установку стержневого пола без помощи других без вербования профессионалов;
  • Непроизвольный режим регулировки системы отопления – при большой производительности врубается экономичный режим работы.

В протяжении укладки отопления пленочного типа важно делать определенные требования, что скажется на повышении цены ремонта. Инфракрасная пленка со собственной стороны выпускается в 2-ух выполнениях: с углеродным и биметаллическим нагревательным элементом.

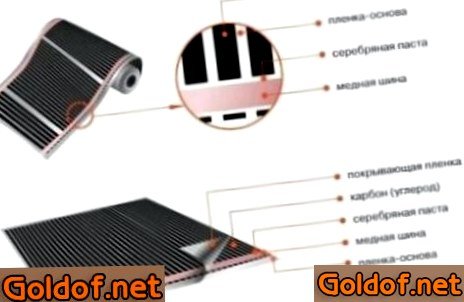

В первом варианте роль нагревательных частей делает карбоновое волокно (углеродная паста с разными добавками). База материала – лавсановая пленка, владеющая такими свойствами как: износоустойчивость, стойкость, упругость и отличные диэлектрические свойства.

Инфракрасный пол под плитку: фото

Греющие элементы запаяны в два слоя, подача электроэнергии осуществляется через бронзовые или серебряно-бронзовые проводники. Подключение теплого пола происходит по параллельной схеме.

Важно! Углеродную инфракрасную пленку можно использовать для утепления вертикальных поверхностей и потолка

Неплохой вариант – ИК-пленка с графитовым напылением. Материал отличается завышенной надежностью и долгим сроком работы. Недостатков – большая стоимость.

Структура пленочного подогрева с биметаллическим нагревательным элементом складывается из 2-ух слоев: алюминий и медь с присадками.

База биметаллических полов – полимерная гибкая пленка. Схема в обязательном порядке дополняется заземляющим проводом, а процедура установки не достаточно усложняется. Подключение производится через УЗО и АВДТ.

Важно! Биметаллический ИК пол нельзя стелить под плитку.

Свойства и расчет теплого пленочного пола

Инфракрасные утепленные полы под плитку обладают последующими характеристиками:

  • Большое энергопотребление в режиме нагрева – до двести 50 Вт/кв.м.;
  • Энергопотребление при настройке режима терморегулирования – 35-85 Вт/кв.м.;
  • Протяженность волн излучения – 5-20 мк;
  • Пиковый процент инфракрасного излучения в диапазоне – порядка 90-95%;
  • Большая температура нагрева – 130°С;
  • Рабочее напряжение – двести 20 Вт.

Высочайшие эксплуатационные характеристики разрешают использовать пленочный подогрев не только в качестве вспомогательного, да и как основной элемент системы отопления.

Планируя облагораживание теплого пола, необходимо заранее вычислить площадь, покрываемую инфракрасной пленкой и потребление электричества покрытия. Эмпирическое значение термический мощности для обыденного отопления помещения принимается за 100 Вт/кв.м. Обогреваемой площади. Беря во внимание КПД ИК пленки в 90%, это значение равняется к 111,1 Вт/кв.м.

Для действующего внедрения теплого пола ИК пленка должна покрывать все места, свободные от мебели. Например, в случае если свободная площадь создает 80%, а вся комната – 25 кв.м., то размер ИК пленки будет равен 20 кв.м.

При терморегуляционном режиме (35%) потребление электричества составит: 0,35*220 Вт/кв.м.*20 кв.м.*1 ч = 1,540 кВтч.

Инфракрасный пол под плитку: разработка монтажа Нужные материалы

Для обустройства инфракрасного пола под плитку своими руками можно приобрести готовый набор «Теплый пол» или приобрести материалы без помощи других.

Стандартная комплектация системы пленочного теплого пола:

  • Термопленка в рулоне;
  • Контактные зажимы;
  • Набор электронной проводки;
  • Битумная изоляция на клеевой основе;
  • Изоляция ПВХ;
  • Подробная аннотация по монтажу.

Дополнительно необходимо приготовить:

  • Полиэтиленовую пленку (теплостойкую);
  • Теплоотражающую изоляцию;
  • Терморегулятор (выбирается исходя из мощности теплого пола и типа установки – затратной/встраиваемый);
  • Коробка под терморегулятор;
  • Провод для установки терморегулятора;
  • При выборе сечения провода следует отталкиваться от материала самого провода и расчетной мощности системы;

  • Термодатчик (если не идет в наборе);
  • Двухсторонний скотч;
  • Сухая самовыравнивающая смесь для узкой стяжки под плитку;
  • Монтажные электроинструменты: пассатижы, кусачки и т.д.;
  • Индикаторная электронная отвертка, мультиметр;
  • Плиточный клей;
  • Измерительные инструменты: угольник, метр, рулетка;
  • Уровень;
  • Инструменты, нужные для укладки плитки.

Пошаговая аннотация по укладке теплого пола

Основание под теплый пол в обязательном порядке должно быть ровным, без впадин, выступов и других видимых недочетов. Допустимый перепад высоты – максимум три мм. Перед укладкой поверхность следует проверить уровнем и по мере надобности выровнять – сделать цементную стяжку по уровню. Разрешить стяжке «схватиться» (28 дней), очистить поверхность от пыли. По окончании проведения предварительных мероприятий можно приступить к установке инфракрасного пола.

Установка гидроизоляционного слоя. Пленочная гидроизоляция нужна для защиты отопительной системы от попадания воды. Укладка теплоотражающего материала (пенофол, изолон и т.д.). Теплоизолятор располагается отражающей поверхностью ввысь. Изоляция разрешает уменьшить утраты тепла, тем увеличив эффективность системы и уменьшив энергопотребление. Материал разложить на пол, расправить, на соединениях проклеить скотчем.

Составить схему укладки и узнать место под установку терморегулятора – нормально пятнадцать см от уровня пола. При составлении необходимо учитывать, что теплый пол не устанавливается под бытовыми устройствами и стационарной большой мебелью. В случае если инфракрасный пол употребляется, как основная система отопления, то он должен занимать минимум 70% площади помещения. В случае если пол – дополнительный подогрев, то довольно 40%. Раскладка теплого пола в согласовании с составленной схемой. Укладку выполнить, выполняя ряд критерий:

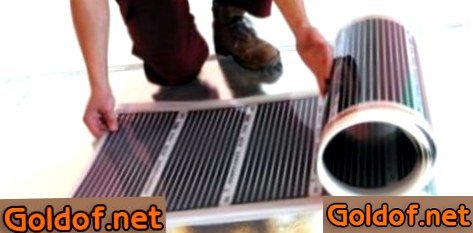

  • Первый ряд располагается на расстоянии 10-40 см от стены;
  • Греющая пленка раскладывается бронзовыми сторонами контактов вниз по направлению стены, где размещен терморегулятор;
  • между полосами пленочного пола необходимо оставлять промежутки около 5-10 мм;
  • Важно, чтобы полосы не перекрывали друг дружку;
  • Рулоны теплого пола по бокам наклеить к фольгированной термоизоляции скотчем.

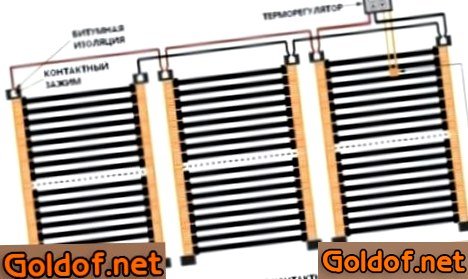

Подключение теплого пола:

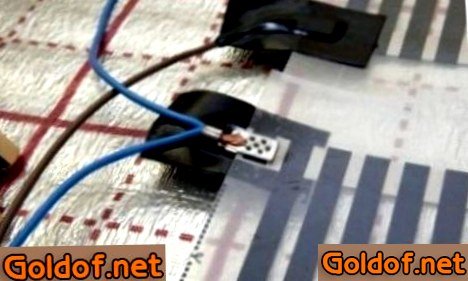

  • В местах электронных соединений, где походит бронзовая шина, установить клемные зажимы, обжать электротехническими клещами или пассатижами;
  • Выступы на клеммах должны не много продавить пластик, снабжая контакт с бронзовой полосой;
  • Концы монтажного провода воткнуть в клеммы и обжать;

  • Выполнить параллельное соединение нарезанных кусков ИК-пола;
  • Особенной толстой или битумной изолентой заклеить с 2-ух сторон клеммы, закрывая обнаженные концы клемм и проводов;
  • Заизолировать обнаженные концы бронзового провода;
  • Подключить провода подходящей длины к месту предполагаемого выхода к терморегултору;
  • Термодатчик с проводом положить под пленочный пол и подключить к терморегулятору;
  • Головка термодатчика устанавливается снизу к тёмной кремниевой полосе пленочного пола с помощью битумной изоляции, а на месте установки в теплоизоляторе делается вырез, чтобы не допустить возникновение бугра.

Важно! Электромонтажные работы по установке теплого пола лучше доверить опытнейшему мастеру.

По окончании подключения необходимо проверить работоспособность каждой нагревательной полосы при температуре до +30°С. В случае если система работает отлично, то можно приступить к последующему шагу – заливка стяжки и облицовка поверхности плиткой.

В качестве дополнительной защиты от протечек уложить сверху ИК-пола полиэтиленовую пленку. После чего накрыть поверхность малярной (штукатурной) сетью – это сделает лучше сцепку пленки и стяжки. Залить пол самонивелирующейся консистенцией или стяжкой, толщина слоя – 8-10 мм. Оставить пол на 20 один денек для «сцепки» и выложить плитку.

Главные требования и советы по укладке инфракрасного теплого пола под плитку

  1. Чтобы при поломке термодатчика, его можно было заменить, устройство пропускается через штробу в гофры.
  2. В случае если ИК-пол потребляет суммарно более два кВт, то необходимо подсоединять его через отдельный автомат.
  3. Перед заливкой цементной стяжки следует повторно протестировать целостность цепи, чтобы позже не пришлось отбивать плитку.
  4. По окончании залива стяжки теплый пол можно включать только по окончании полного подсыхания, а именно – не ранее, чем через 20 восемь дней.
  5. В случае если в протяжении монтажных работ ИН-пленка была повреждена, то ее лучше заизолировать дюралевым скотчем с 2-ух сторон.
  6. При укладке плитки нельзя использовать металлическую армирующую сетку.
  7. Укладку пола необходимо делать лишь на сухой поверхности.
  8. Запрещено располагать теплый пол над нагревательными элементами, например, печкой или камином.
  9. Запрещено сгибать пленку под углом более 90°.
  10. Не нужно укладывать отрезок пленочного пола, превосходящий пятнадцать метров.

ИНФРАКРАСНЫЙ ТЕПЛЫЙ пол ПОД ПЛИТКУ. ГИДРОИЗОЛЯЦИЯ ванны.Установка электронного теплого пола

https://www.youtube.com/watch?v=NqTE0YqgvGk

ИК теплый пол под плитку

https://www.youtube.com/watch?v=On5QFd0Ir5c
